Материнская плата 2 x LGA 2011-3 HUANANZHI X10X99-16D 16 х DDR4 2400 МГц 2 x M2 Nvme VGA, E-АТХ

20 200.00 Р
8090
Нет в наличии

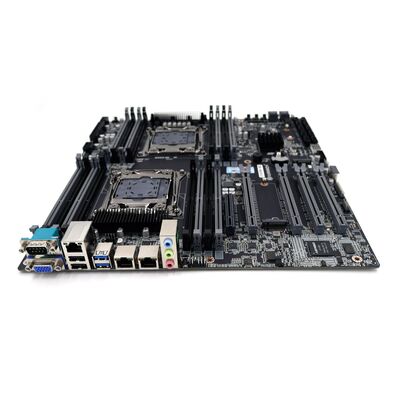

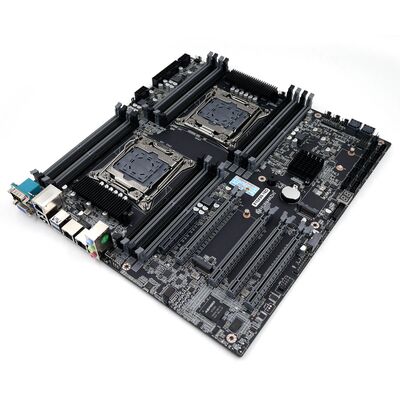

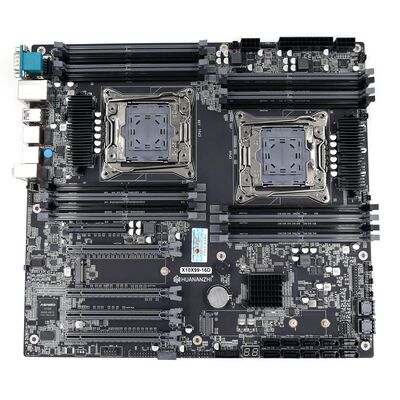

Серверная двухпроцессорная материнская плата HUANANZHI X10X99-16D Motherboard

Основные характеристики мат. платы:

Сокет: 2 x LGA 2011-3
Чипсет: C612
Поддерживаемые процессоры: Intel Xeon 2600 (v3, v4)
Поддерживаемая оперативная память: 16 х DDR4 DIMM, (серый для основного слота/черный для дополнительного слота)
Поддержка четырех каналов DDR4 2400/2133/1866 МГц, поддержка ECC, Максимальная частота: 2400 Мгц, Максимальный объём: 1024 Гб (64Gbx16)
Сеть: 2 гигабитных сетевых карты Intel i225-V, 1 выделенный порт IPMI LAN от RTL8211E
Слоты расширения: 3 x PCI Express 3.0 x16 ,2 x PCI Express 3.0 x8

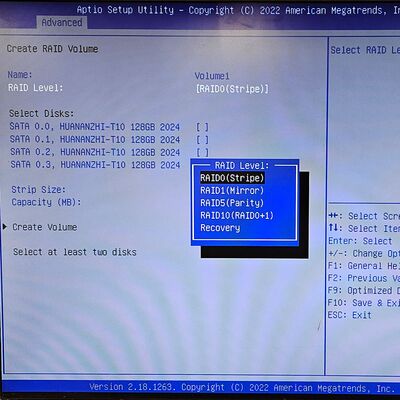

Дисковая подсистема: 6 портов SATA 3.0 6 Гбит/с, 4 порта sSATA 3.0 6 Гбит/с, поддержка RAID 0/1/5/10
1xM.2 NVME PCIe3.0x4,1xM.2 2280 NVME PCIe3.0x4,2xSFF-8643 to SFF-8639U2 Cable
Разъемы для вентиляторов: 2 x для процессорного кулера (4pin) 8 x для корпусных вентиляторов (3pin)
Звук: Realtek High Definition Audio ALC662
Индикация: 1xUIDLED (синий индикатор): для обнаружения неисправностей, классификации; 1xBMCLED (зеленый индикатор): мигание указывает на статус инициализации BMC

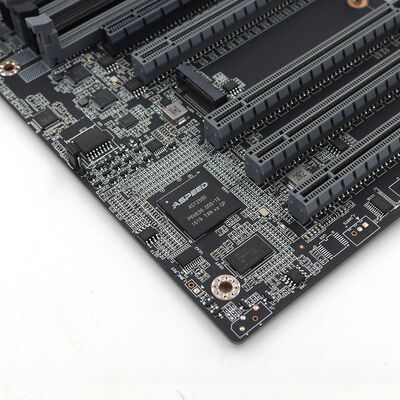

Видео: встроенное видео на базе чипа ASPEED AST2500, на задней панели есть VGA выход, отдельная видеокарта не требуется

Форм-фактор и размеры, мм: E-АТХ, 305 x 330 mm.

Питание: 24PIN+8PIN+8PIN / 12 layer PCB,12 Фаз электропитания (6+6) IC ISL6376

Порты:

2 x USB 3.0 (+ выносные на корпус)
2 x USB 2.0 (+ выносные на корпус)
2 x LAN RJ45
1 x IPMI управления
1 x COM
1 x VGA

BIOS: AMI UEFI BIOS

Удаленное управление: Контроллер управления платой на базе чипа ASPEED AST2500 (BMC) поддерживает IPMI 2.0, 1 локальную сеть xIPMI на интерфейсе задней панели.
Эта технология обеспечивает дистанционное управление компьютерной системой и мониторинг её состояния.

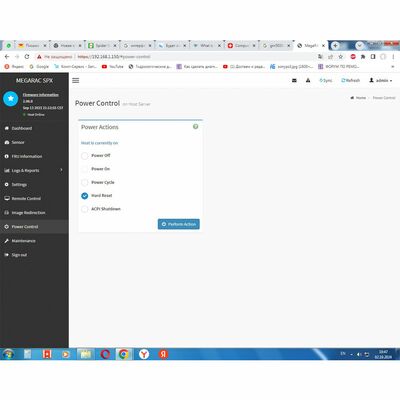

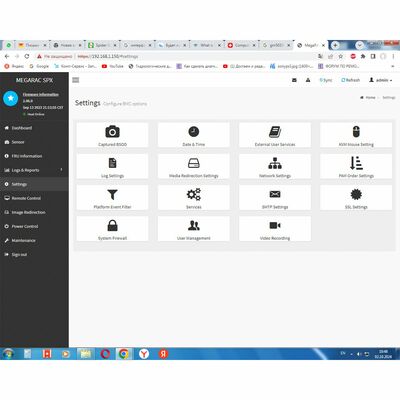

IPMI – это интеллектуальный интерфейс управления платформой. Вот его основные функции:

- мониторинг состояния оборудования;
- восстановление работоспособности сервера удаленно или в ручном режиме;
- осуществление управления периферийными устройствами;
- ведение журнала логов;
- хранение информации об используемом оборудовании.

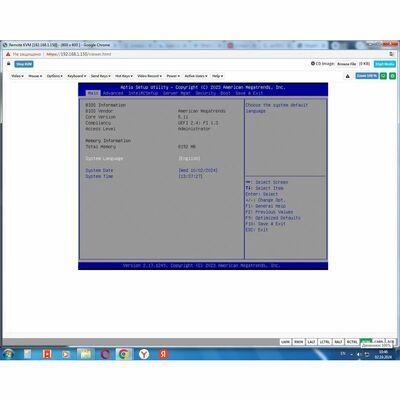

Если во время изменения сетевых настроек упало SSH соединение, то благодаря IPMI можно удаленно изменить настройки и восстановить связь.

AST2500, как и все BMC-контроллеры, питается от материнской платы и может управлять сервером, если тот не обесточен. Если классическая консоль KVM работает от iGPU в чипсете сервера, то веб-интерфейс IPMI использует графику BMC. А так как BMC — это полностью автономный контроллер, не зависящий от состояния операционной системы и аппаратной составляющей сервера, то ему просто необходима собственная графика.

Технические характеристики AST2500:

Встроенный CPU 800 МГц ARM11
SDRAM память 800Mbps DDR3/1600Mbps DDR4 SDRAM / 16-bit data bus width / Up to 1Gb / ECC option
Флэш-память Флэш-память SPI
Video-Over-IP Video Redirection up to 1920x1200 / YUV444/YUV420 Video Compression / 24 bits video compression quality
USB-Over-IP USB 2.0 virtual hub controller with 5 devices supported / USB 1.1 HID device controller
VGA PCIe VGA/2D Controller / 1920x1200@60Hz 32bpp
VGA Drivers:
-RHEL
-SLES
-Solaris
-Ubuntu
-FreeBSD
-Fedora
-Windows Server 2008 R2 (WHQL logo'ed)
-Windows Server 2012 R2 (WHQL logo'ed)
LAN Dual 10/100/1000M bps MAC
Технология 456-pin 19mmx19mm TFBGA package

Примечание:

- Важно !!! для данной платы необходим очень качественный блок питания от 500 Вт, именно с двумя линиями питания процессоров - 2 х 8 pin 12 V !

Гарантия - 1 год.
Производитель:
Huananzhi
Вес с упаковкой, г:
1850
Высота упаковки, мм:
280
Длина упаковки, мм:
400
Разъем:
LGA 2011-3
Состояние:
Новое
Ширина упаковки, мм:
350

UserManual (HUANANZHI_X10X99-16D.pdf, 2,498 Kb) [Скачать]
