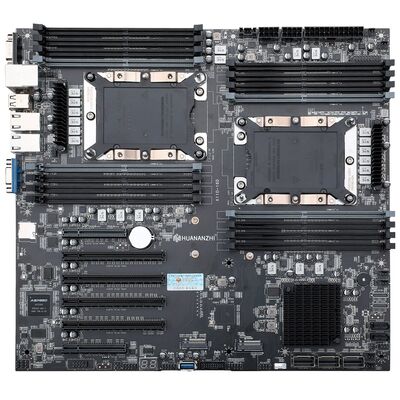

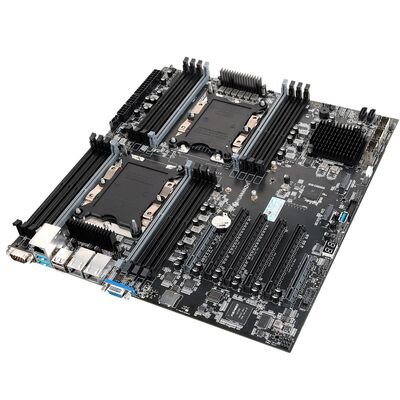

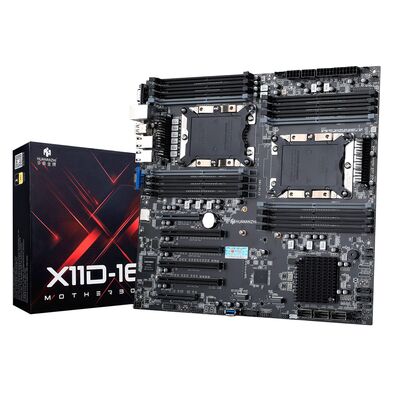

Серверная двухпроцессорная материнская плата HUANANZHI X11D-16D DUAL Motherboard
Основные характеристики мат. платы:
Main chipset Intel C621/C622
CPU Socket Support lntel LGA3647，Supports Intel Xeon first and second generation dual processors
Memory slot 16 x DDR4 memory slot
Memory standard Support single processor six channel DDR4 2933/2666/2400/2133MHz，Max support 2TB
Storage interface 14xSATA3.0 interfaces，Among them, 12 SATA need to be transferred out through SAS SFF8087 to SATA adapter cable, supporting RAID 0/1/5/10
Expansion Slots 4xPCI Express3.0X16，2xPCIExpress3.0x8
Expansion interface1x M.2 2280 NVME PCIE X4 3.0，1xM.2 22110NVME PCIE X4 3.0，2xOCULink PCIE3.04
Network Card 2xIntel I210 Gigabit Ethernet Port，1xIPMI remote management port Ruiyu RTL8211E
Power interface 24PIN+8PIN+8PIN
FAN PIN 8xFAN PIN
power supply 6+6-phase power supply
PCB layers 16-layer PCB
Dimension 325*300MM E-ATX
Rear panel interface
2xUSB2.0，2xUSB3.0，2x RJ45 Network card interface，2xRJ45 Management interface，1xVGA，1xCOM
Front panel interface
1 x USB2.0 pin，1 x USB3.0 pin，1 x USB3.0，1 x TPM pin，1 x COM pin，1xMotherboard buzzer，1 xpost card，
1 x JPI2C1 pin，1 x JVR1 pin，1 x JSTBY1 pin， 1 xJINTR1 pin，1 x JRTC1 pin，1 x JNVMEK1 pin，1 x JSSGPIO2 pin，1 x JTAG pin，
1x JUART pin，1 x JUID1 pin，1 x JFP1 pin
Management Headquarters
ASPEED AST2500 (BMC）Support IPMI2.0
BIOS AMI UEFI BIOS
Удаленное управление: Контроллер управления платой на базе чипа ASPEED AST2500 (BMC) поддерживает IPMI 2.0, 1 локальную сеть xIPMI на интерфейсе задней панели.
Эта технология обеспечивает дистанционное управление компьютерной системой и мониторинг её состояния.
IPMI – это интеллектуальный интерфейс управления платформой. Вот его основные функции:
- мониторинг состояния оборудования;
- восстановление работоспособности сервера удаленно или в ручном режиме;
- осуществление управления периферийными устройствами;
- ведение журнала логов;
- хранение информации об используемом оборудовании.
Если во время изменения сетевых настроек упало SSH соединение, то благодаря IPMI можно удаленно изменить настройки и восстановить связь.
AST2500, как и все BMC-контроллеры, питается от материнской платы и может управлять сервером, если тот не обесточен. Если классическая консоль KVM работает от iGPU в чипсете сервера, то веб-интерфейс IPMI использует графику BMC. А так как BMC — это полностью автономный контроллер, не зависящий от состояния операционной системы и аппаратной составляющей сервера, то ему просто необходима собственная графика.
Технические характеристики AST2500:
Встроенный CPU 800 МГц ARM11
SDRAM память 800Mbps DDR3/1600Mbps DDR4 SDRAM / 16-bit data bus width / Up to 1Gb / ECC option
Флэш-память Флэш-память SPI
Video-Over-IP Video Redirection up to 1920x1200 / YUV444/YUV420 Video Compression / 24 bits video compression quality
USB-Over-IP USB 2.0 virtual hub controller with 5 devices supported / USB 1.1 HID device controller
VGA PCIe VGA/2D Controller / 1920x1200@60Hz 32bpp
VGA Drivers:
-RHEL
-SLES
-Solaris
-Ubuntu
-FreeBSD
-Fedora
-Windows Server 2008 R2 (WHQL logo'ed)
-Windows Server 2012 R2 (WHQL logo'ed)
LAN Dual 10/100/1000M bps MAC
Технология 456-pin 19mmx19mm TFBGA package
Примечание:
- Важно !!! для данной платы необходим очень качественный блок питания от 600 Вт, именно с двумя линиями питания процессоров - 2 х 8 pin 12 V !
Гарантия - 1 год.
